详细描述

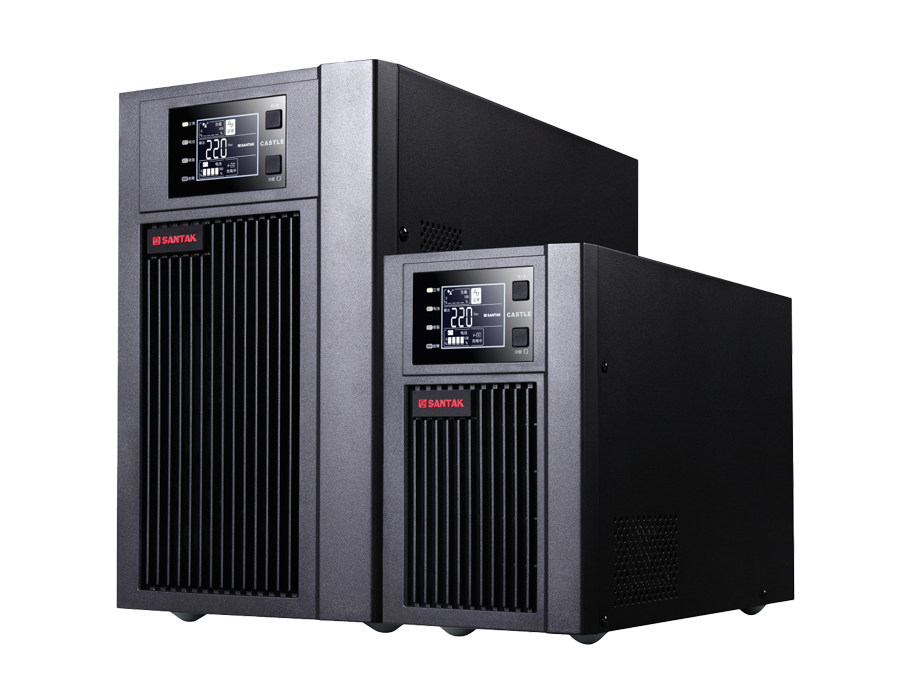

城堡系列塔式 C1-10kVA是一款继承上一代城堡系列UPS 的优秀品质，并在其基础上表现更加出色的双转换在线式UPS。在有效解决9 种电力问题（断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动）的基础上，C1-10kVA大幅提高了其在可靠性、高效性、适应性和灵活性等方面的表现，全方位满足了用户对稳定且不间断电力的需求。同时，其所具备的丰富的可扩展功能，也为满足用户的个性化需求提供了保障。
存量广，安全可靠
市场上畅销，存量广的在线式UPS, 30多年经验积累，能适应中国电力环境
超宽输入电压频率范围，适应苛刻的电力环境
成熟的数字化控制技术，强壮的功率半导体器件，三重软硬件保护，更加安全可靠
绿色功率设计，节能环保
输出功因最高可达0.9，提供更多能量
高效率电气设计，在线模式下效率高达90%，节省运行费用，减少更多排放
绿色环保，符合欧盟环保指令的各项要求
超宽的输入电压、频率范围
智能人性设计，灵活易扩展
电池易配置，可满足不同放电时间要求
智能实时电池监测，电池状态尽在掌握
多种选配件，灵活适应不同需求
可搭配发电机使用
C1-3kVA 技术参数
| 型号 | 1K | 1KS | 2K | 2KS | 3K | 3KS | ||
| 容量 | VA/W | 1000VA/800W | 2000VA/1600W | 3000VA/2400W | ||||
| 输入参数 | 输入电压范围 | 115~300VAC | ||||||
| 频率范围 | 40Hz-70Hz | |||||||
| 输入连接 | 国标 | |||||||
| 输入谐波失真 | < 10% 非线性满载 | |||||||
| 输入功率因数 | ≥0.98 | |||||||
| 输出参数 | 输出电压 | 220VAC | ||||||
| 输出精度 | ±2% | |||||||
| 输出连接 | GB 10A *2 | GB 10A *2 | GB 10A *4 | GB 10A *4 |
GB 10A*3 + 输出端子台 |
GB 10A*3 + 输出端子台 |
||
| 锁相范围 | 46-54Hz/54-66Hz | |||||||
| 输出频率（电池模式） | 50/60Hz±0.05Hz | |||||||
| 电流峰值比 | 03:01 | |||||||
| 输出谐波失真 | <4% （线性负载） | |||||||
| <7% （非线性负载） | ||||||||
| 输出波形 | 纯净正弦输出 | |||||||
| 过载能力 | 市电模式 |
105% ～ 150% : 47s ～ 25s 150% ～ 200% : 25s ～ 300ms >200% : 200ms |
||||||
| 电池模式 | ||||||||
| 效率 | 市电模式 | >89% | >90% | >90% | ||||
| 电 池 及 充电参数 | 电池电压 | 24VDC | 36VDC | 48VDC | 72VDC | 72VDC | 96VDC | |
| 电池类型 | 9AH | 取决于用户需求和配置 | 9AH | 取决于用户需求和配置 | 9AH | 取决于用户需求和配置 | ||
| 后备时间 | >4.5min | >4.5min | >4.5min | |||||
| 回冲时间 | 7 小时回冲至 90% | 7 小时回冲至 90% | 7 小时回冲至 90% | |||||
| 充电电流 | 1.0A | 6.0A | 1.0A | 6.0A | 1.0A | 6.0A | ||
| 转换时间 | 电池模式 <--> 市电模式 | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms | |
| 显示 |
LCD+LED |
可数字化显示负载/电量/输入/输出参数，文字和图形化显示运行模式 |
||||||
| 物理参数 | (WxHxD)mm | 144x229x345 | 144x229x345 | 190x328x393 | 190x328x393 | 190x328x393 | 190x328x393 | |
|
|
运行环境温度 | 0-40℃ | ||||||
| 环境参数 | 运行环境湿度 | 20-90%（无凝露） | ||||||
|
|
噪声 | <45dB @ 距离 1 米 | <50dB @ 距离 1 米 | |||||
| 标准和认证 |
|
IEC61000, IEC62040, GB7260,GB4943 | ||||||
| TLC/ 节能认证 / 广电认证 | ||||||||
| 通讯和监控 | RS232 | 标配 | ||||||
| 扩展插槽 ( 选配 ) | 可选择 NMC 卡 ,CMC 卡 , AS400 卡或 USB 卡 | |||||||
| EPO ( 选配 ) | 紧急关断 | |||||||
| 软件 | Winpower | |||||||
C6-10kVA 技术参数
| 型号 | 6K | 6KS | 10K | 10KS | ||
| 容量 | VA/W | 5400W/6000VA | 9000W/10000VA | |||
| 输入 | 电压范围 | 120~275VAC | ||||
| 频率范围 | 40Hz-70Hz | |||||
| 连接 | 单相二线 + 接地 | |||||
| THDI/ 输入谐波失真 | < 5% 非线性满载 | |||||
| 输入功率因数 | ≧ 0.99 | |||||
| 输出 | 输出电压 | 220VAC | ||||
| 输出精度 | ±1% | |||||
| 连接 | 单相二线 + 接地 | |||||
| 输出频率 | 50/60Hz±0.2Hz | |||||
| 输出谐波失真 | <2% THD 线性负载 | |||||
| <4% THD 非线性负载 | ||||||
| 输出波形 | 纯净正弦输出 | |||||
| 过载能力 | 市电模式 |
1min @ 105%-125% 负载 30s @ 125%-150% 负载 0.5s @ >150% 负载 |
||||
| 电池模式 | ||||||
| 整机效率 | 市电模式 | Up to 94% | Up to 94% | |||
| ECO 高效模式 | Up to 98% | Up to 98% | ||||
| 电池及充电参数 | 电池节数 | 15PCS | 16PCS | 16PCS | 16PCS | |
| 电池类型 | 12V/7Ah | 取决于用户需求和配置 | 12V/9Ah | 取决于用户需求和配置 | ||
| 后备时间 | >4 分钟 | >3 分钟 | ||||
| 回充时间 | 5 小时回充 90% | 5 小时回充 90% | ||||
| 显示 |
LCD+LED，可数字化显示负载/电量/输入/输出参数，文字和图形化显示运行模式 |
|||||
| 物理参数 | 尺寸 (WxDxH)mm | 248*500*565 | 212*500*420 | 248*500*565 | 212*500*420 | |
| 重量 (kg) | 59 | 14 | ||||
