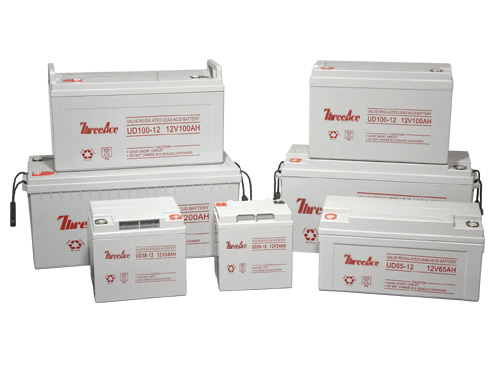

产品名称：UD系列阀控式免维护铅酸蓄电池

技术参数
UD系列阀控式免维护铅酸蓄电池
型号	标准电压	容量	内阻	外型尺寸（ mm ）			参考重量
MODEL	（ V ）	（ Ah ）	mΩ	长 (L)	宽 (W)	总高 (TH)	（ KG ）
UD-4-12	12	4	≤40	90	70	107	1.65
UD-7-12	12	7	≤22	151	65	97.5	2.65
UD-12-12	12	12	≤17	151	98	100	3.8
UD-17-12	12	17	≤16	181	76	167	6.5
UD-20-12	12	20	≤8.0	181	76	167	7.7
UD-24-12	12	24	≤8.3	165	125	175	8.65
UD-38-12	12	38	≤7.3	197	165	170	11.8
UD-65-12	12	65	≤6.1	348	166	178	18.9
UD-100-12	12	100	≤4.4	407	173	233	29
UD-120-12	12	120	≤3.8	407	173	233	31.5
UD-150-12	12	150	≤3.5	483	170	240	41
UD-205-12	12	205	≤3.4	522	240	244	52
UD-235-12	12	235	≤3.3	522	240	244	61

　　注意：

　　1、标准容量（10小时率）为在 25℃下所得的平均值，可以通过 3 次以内的充、放循环达到。

　　2、总高指包含电池端子的高度。

　　3、端子的种类可根据客户的要求来选择。

　　产品性能:

　　放电

　　1.（1）电池不宜放电至低于预定的终止电压，否则将导致过放电，而反复的过放电则会导致容量难以恢复，为达到好的工作效率，放电应0.05-3C 之间，放电终止电压如下表1所示

放电电流	放电终止电压
(A)	(V/ 单体 )
(A)＜0.1C	1.9
(A)＜0.2C	1.8
0.2C＜(A)＜0.5C	1.7
0.5＜(A)＜1.0C	1.6
1C＜(A)＜2C	1.5
3C＜(A)	1.3

　　（2）放电容量

　　放电容量与放电电流的关系，图1为FM、JFM系列电池在不同的放电率条件下放出的容量，从图中可看出，放电倍率越大，电池所能放出的容量越小。

　　温度作用  电池容量亦受温度的影响，较低温度（低于15℃，5℉.）则会降低有效容量，较高温度（高于122℉.50℃）则会导致热失控并损害电池。

　　充电

　　（1）浮充（限制电压，控制电流）使用： 浮充电压2.25V～2.30V/单体,大电流不得大于0.25C10，电池浮充电流调到小于2mA /AH.（25℃）。请参见表（2）。

充电方法	充电时间 (h)	周围温度 (℃)
恒压充电	6月12日	5 -35
恒流充电	6月12日

　　（2）循环使用（充电即停，放完电即充）：充电电压2.4 V/单体，大充电电流不得大于0.25C10。

　　（3）温度补偿电池在5～35℃范围内工作时，不必对充电电压进行补偿，当温度低于5℃或者高于35℃时，建议对充电电压作适当的调整，调整标准为浮充时 干3mv/℃/单体，循环使用时干4mv/℃/单体（温度以25℃为基准）。

　　（4）过充电 电池充足电后再补充电则称为过充电，持续的过充电将会缩短电池的寿命。

　　使用寿命

　　以下因素将可能缩短电池的使用寿命：

　　1、重复的深放电

　　2、重复的浅充电后的深放电

　　3、外界温度过高

　　4、过充电-特别是涓涓浮充充电

　　5、过大的充电电流

　　6、当充好电的电池如果长时间未使用，特别是在高温环境下，将会导致自放电和容量的减少。

　　容量保持和储存

　　自放电

　　（1）当一经充电之电池若经长期储存，则其容量将逐渐减少，并成为放电状态，此种现象称为自放电，且这现象是无法避免的。即使电池未使用过，也会因电池内部起化学及电化学反应而造成自行放电，现将铅酸蓄电池的自行放电之情况分述如下：A．化学因素不论是阳板(PbO2)还是阴板(Pb)的活化物质，都需经分解或逐步与硫酸反应（电解液），而转变成较稳定之硫酸铅，这个过程也就是自行放电。 B．电化学因素由于不纯物质的存在，电池内部会形成局部电路或与两极发生氧化还原反应，而造成自行放电。力能电池电解质因杂质含量低，因而自放电量小，这源于电池的保持特性。

　　（2）电池的自放电与储存温度有着密切的关系 电池放电后应立即充电，不可将电池在放电后长期搁置；不需要用的电池搁置一段时间后应进行重复补充电，直至容量恢复到储存前的水平。当容量仅为或低于额定容量的40%时（开路电压25℃时低于6.3V/12.63V），应用均衡充电以使容量恢复。常温下应三个月一次对电池进行补充电，（补充方法请参见表3）低温下电池可储存较长的时间，例如电池储存于15℃，无潮湿，干净及无阳光照射的地方，在进行必要的补充电前，可保持12个月以上。

储存温度	建议补充电间隔	补充电方式
低于 25℃（77℉）	每三个月	定电压充电 2.3V/cell 充 16 至 24 小时
25℃（77℉ ）	每三个月	定电压充电 2.45V/cell 充 5 至 8 小时
0.2C＜(A)＜0.5C	尽量避免储存	定电流为 0.05CA 充 5 至 8 小时

　　电池特点：

　　采用电池槽盖、极柱双重密封设计，确保不漏酸。

　　吸附式的玻璃的氧复合效率有效地控制了电池内部水分的损失，因此在整个电池的使用过程中无需补水或补酸维护。

　　安全可靠，特殊的密封结构，阻燃单向排气系统，在使用过程中不会产生泄漏，不会发生火灾。

　　使用计算机精设计的低钙铅合金板栅，降低了气体的产生，并可方便循环使用，大大延长了电池的使用寿命。

　　粗壮的极板、槽盖的热封黏结，多元格的电池设计使电池的安装和维护更经济。体重比能量高，内阻小，输出功率高。充放电性能高，自放电控制在每个月2%以下（20℃）。

　　恢复性能好，在深放电或者充电器出现故障时，短路放置30天后，仍可充电恢复其容量。

　　温度适应性好，可在-40~50℃下安全使用。

　　无需均衡充电，由于单体电池的内阻、容量、浮充电压一致性好，确保电池在使用期间无需均衡充电。

　　电解液被吸附于特殊的隔板中，不流动，防涌出，可坚立、旁侧、或端侧放置。

　　满荷电出厂，无游离电解液，可以以无危险材料进行水、陆运输。

　　使用范围：  UPS不间断电源 警报系统 应急照明系统 邮电通信， 电力系统， 电厂电站的开关控制及事故处理，银行不间断系统，电话和电讯设备 电动玩具，消防，安全防卫系统，医疗设备，太阳能系统，船舶设备，控制设备，电子仪器及其它备用电源
